在现代电子信息、光电显示以及半导体工业的快速发展中，钽溅射靶材已成为不可或缺的核心材料。优异的物理、化学性能，钽溅射靶材在薄膜沉积、集成电路制造、光学镀膜等领域中发挥着至关重要的作用.

钽溅射靶材基本原理

1. 溅射沉积技术概述

钽溅射靶材的应用基于溅射沉积技术。利用高能离子轰击靶材表面，使钽原子脱离并沉积到基板表面，形成均匀、致密的薄膜。能够在低温下制备高质量薄膜，适合多种基材，包括玻璃、陶瓷、硅片等。

2. 钽在溅射中的优势

钽金属具有高熔点（约2996℃）、耐腐蚀性能和良好的导电性。在溅射过程中，钽溅射靶材不仅能提供稳定的溅射速率，还能形成结构致密、附着力强的薄膜层，满足高端电子器件的性能需求。

钽溅射靶材组成部分

1. 钽材料纯度

钽溅射靶材的性能与其纯度密切相关。钽靶纯度可达99.95%以上，超高纯度钽可进一步降低薄膜缺陷，提高电子器件的稳定性。

2. 靶材基体与结合层

部分钽溅射靶材采用钽与其他金属复合结构，提高靶材的导热性与机械强度。结合层通常选用铜或钼，确保溅射过程中热量有效传导，避免靶材开裂。

钽溅射靶材应用条件

1. 真空环境

溅射工艺需在高真空（10⁻³ Pa级）条件下进行，以防止钽表面氧化，确保薄膜纯净度。

2. 功率控制

不同溅射设备支持直流溅射（DC）或射频溅射（RF），钽溅射靶材需要根据功率密度合理选择，沉积速率和膜层质量。

3. 冷却与温控

在长时间高功率溅射过程中，靶材需配备高效水冷系统，防止因过热导致靶材变形或脱层。

钽溅射靶材技术参数

技术参数	指标范围
纯度	≥99.95%
密度	≥16.6 g/cm³
电阻率	13.5~15 μΩ·cm
熔点	2996℃
硬度	HV 120~200

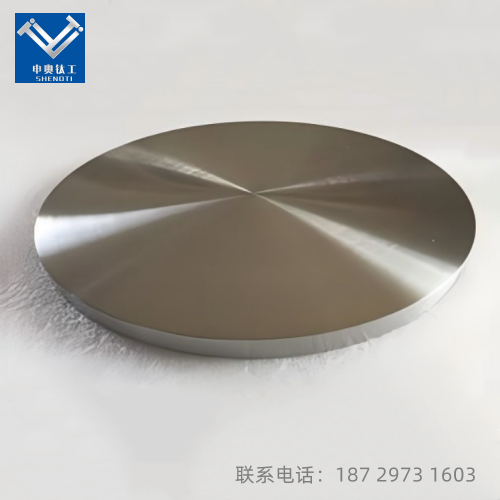

常用形状	圆形靶、矩形靶、定制异形靶
尺寸范围	直径50mm300mm，厚度3mm20mm

钽溅射靶材优势

1. 高纯度与低缺陷

高纯度钽材料可有效减少膜层中的杂质与缺陷，提升电子器件的稳定性与寿命。

2. 优异的耐腐蚀性能

钽在强酸、强碱环境下稳定性极高，适合严苛化学环境下的薄膜制备。

3. 膜层附着力强

钽溅射靶材沉积的膜层与基底结合力好，不易剥落，确保薄膜长期使用性能。

4. 多领域兼容性

无论是半导体工艺、光学镀膜还是医疗器械表面处理，钽溅射靶材都能胜任。

钽溅射靶材应用领域

1. 半导体与微电子

在集成电路、存储器、芯片互连等环节，钽溅射靶材被用于形成阻挡层和导电层，防止铜扩散，提高器件稳定性。

2. 光电显示

在LCD、OLED显示面板的透明导电膜和反射膜制备中，钽薄膜具有优良的光学反射率与耐候性。

3. 光学镀膜

用于高反射镜、滤光片、光通信器件中，提高光学系统的稳定性与精度。

4. 医疗器械

钽的生物相容性优异，用于植入式医疗器械表面镀膜，提升耐腐蚀性与耐磨性。
