钛阳极在蚀刻液再生及铜回收行业中的应用

蚀刻液再生及铜回收用钛阳极是高科技、环保型。根据PCB电子线路板生产过程产生失效蚀刻液而设计,该液中含有铜(铜含量约为120-140g/L)、氨水及氯化铵。

第一:萃取部分

先将废蚀刻液流入一个槽中,将萃取液(也叫吸铜剂)导入此槽中,吸铜剂会将废蚀刻液中的铜离子吸附到吸铜剂中,废蚀刻液中的铜离子含量很低了,只需添加生产动作中的损耗的少量部分(添加剂、蚀板盐、氨水)使其恢复到与原子液同等的效果就回到生产线上重新去蚀刻别的铜箔了,而含铜的吸铜剂就流入第二个槽子。然后给第二个槽子中加入硫酸,硫酸就将吸铜剂里的铜离子吸附过来,变成硫酸铜。吸铜剂里面的铜离子被硫酸吸附完后,吸铜剂又回到第一个槽子去从废蚀刻液中再去吸附铜离子了。而硫酸铜就流入第三个槽子中了。


第二:电解部分。

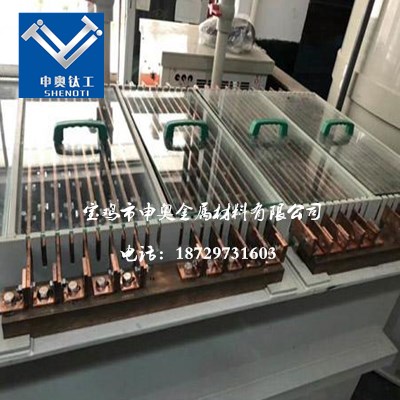

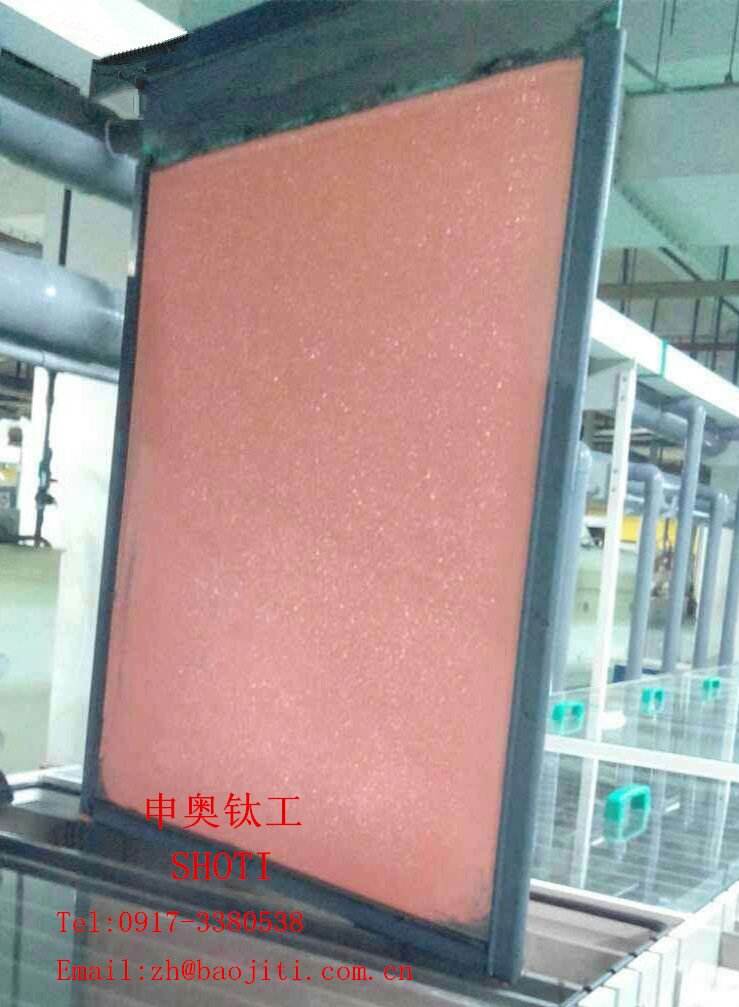

第三个槽子就是电解槽。宝鸡申奥钛阳极就在这个槽中,溶液就变成硫酸铜溶液了,通过电解,就变成铜和硫酸了,硫酸就回到第二个槽子中去吸附吸铜剂中的铜离子了。而第三个槽中中的铜离子就跑到阴极的铜板上了。电解槽是此设备最核心的部分,钛阳极提取铜就在这里产生。一般情况下,电解槽会有4-8个,每个电解槽里有7片阳极6片阴极。阳极就用宝鸡申奥钛阳极阴极就用铜箔。阳极的尺寸一般是1000*700*1.5,也有些阳极的尺寸是1000*660*1.5。阴极的尺寸要比阳极大一些。一般在1050*750左右。这是因为阳极边部的电流会比较大。电解液的温度在50度左右,整流器输出的电流一般是1000-2000安培。电压一般在10-16伏之间。电路的连接方式一般是先并联然后串联。钛阳极和铜箔阴极之间是并联方式,每个电解槽之间是串联的方式。这样,分摊到每个阳极板的电流就是2000除以7,即每个阳极所承受的电流是285安培。而钛阳极发生电解的面积是700*850*2(双面)即1.19平方。那么阳极需承受的电流密度就是285除以1.19即240安培/平方米。在这种环境下,阳极的使用寿命可以达到2年以上,但我们目前给客户的保质期是1年以上。中国目前有几千家线路板厂,上规模的也有几百家,这几百家都是潜在的客户。一旦这个设备推广开了,那钛阳极的需求也是非常大的。并且钛阳极属于消耗品,使用到一定的时间需要更换。
